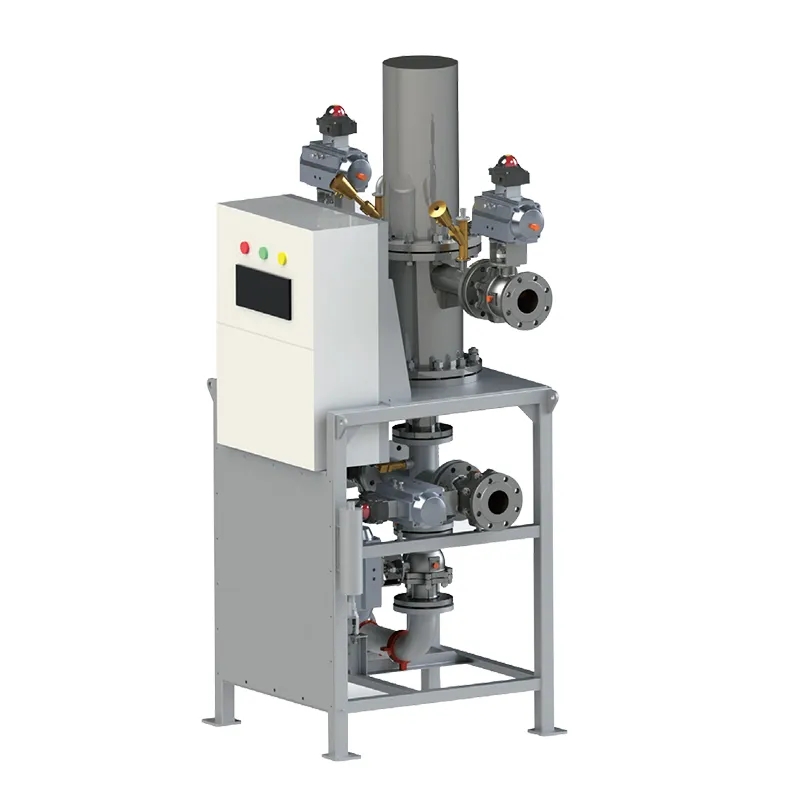

Automatic Fluid Magnetic Filter
Penapis Magnetik Cecair Automatik
Penapis magnetik untuk memisahkan kekotoran ferus daripada cecair, pes dan media boleh pam
Automatic Fluid Magnetic Filter
Penapis Magnetik Cecair Automatik
Penapis magnetik untuk memisahkan kekotoran ferus daripada cecair, pes dan media boleh pam
- Magnetik permukaan: 8000-10000GS
- Standard kimpalan: General/sanitary grade (pilihan)
- Tekanan operasi: ≤1.0MPa
- Suhu operasi: 80 to 250℃
- Kapasiti pemprosesan: 9-25m³/h
- Kuasa terpasang: 0.55kW
- Gred IP: IP54/IP66/Dust-EX (pilihan)
Pencapaian ketulenan bahan yang tinggi dalam pengeluaran berasaskan cecair memerlukan pemisahan berkesan kekotoran feromagnetik ultra-halus. Penapis magnetik cecair automatik, dibangunkan dengan teknologi proprietari, meningkatkan keselamatan produk dan kebolehpercayaan proses dengan memastikan penyingkiran besi berterusan daripada cecair dan bahan buburan.

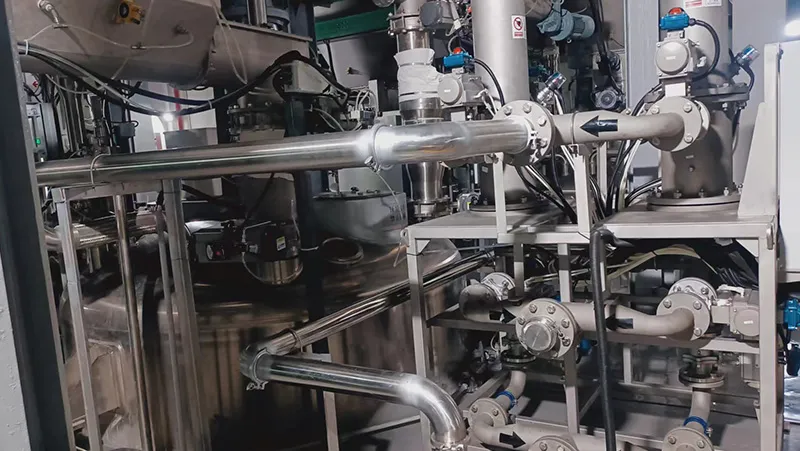

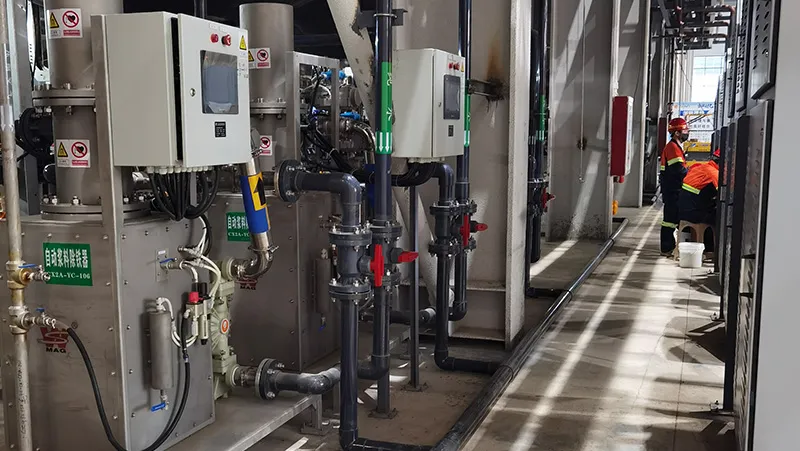

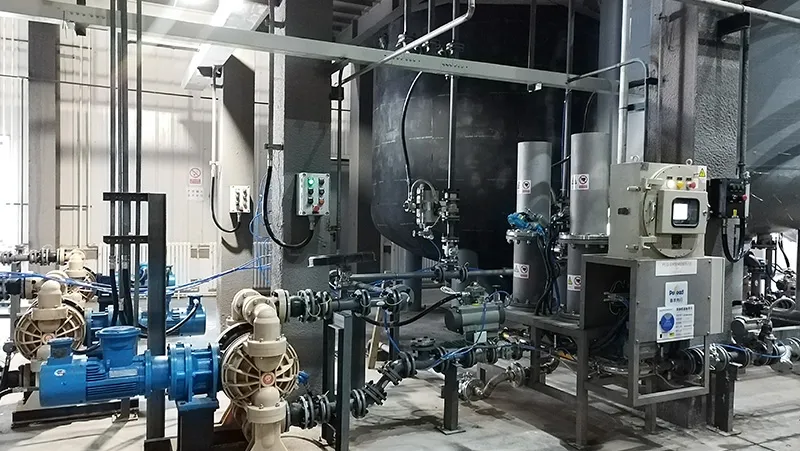

Industri yang menuntut ketulenan bahan yang ketat, pengeluaran berskala besar dan pemprosesan automatik mendapat manfaat daripada keupayaan sistem ini untuk meningkatkan kecekapan pemisahan, mengurangkan pergantungan pada buruh manual dan meminimumkan risiko pencemaran. Penggunaannya meliputi pemprosesan makanan, pengeluaran kimia dan sektor lain yang mengekalkan kualiti produk yang konsisten adalah penting.
- Industri Bateri Litium
Litium ternari, litium besi fosfat, nikel-kobalt-mangan hidroksida - Industri Kimia
Tiub nano karbon, bahan gred elektronik
| Model | |||||||
| Tekanan operasi | ≤0.6MPa, ≤1.0MPa | ||||||
| Suhu operasi | 80℃, 100℃, 120℃, 150℃, 200℃, 250℃ | ||||||
| Bahan | Laluan aliran | 304, 316L | |||||
| Laluan bukan aliran | 304, 316L | ||||||
| Pemeteraian | SIL, PTFE, NBR, FKM, EPDM, Others | ||||||
| Rawatan Permukaan | Dalaman | Ra0.4 cerah, bersalut PTFE, bersalut F40(0.1T), bersalut F40(0.2T), Lain-lain | |||||
| Luaran | Ra0.4 terang, Diletupkan, Disikat | ||||||
| Magnetik permukaan | 8000GS, 9000GS, 10000GS | ||||||
| Standard sambungan | HG/T20592-2009 PN6, HG/T20592-2009 PN10, IDF, ISO 2852, DIN 11850, Lain-lain | ||||||

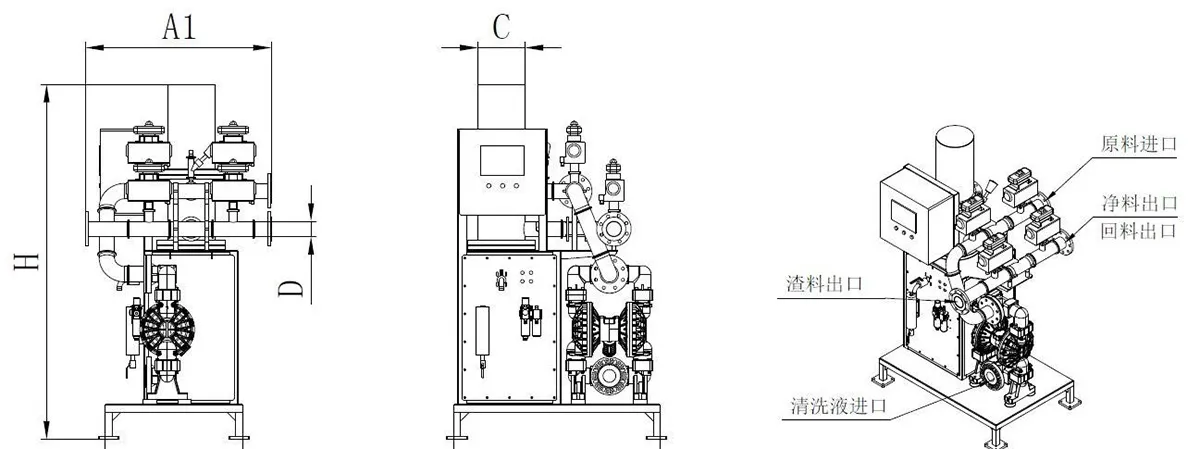

| Dimensi (mm) | A | 700 | 800 | 800 | 880 | ||
| A1 | 800 | 800 | 1040 | 1100 | |||
| B | 1000 | 1100 | 1200 | 1400 | |||
| C | Ø168 | Ø273 | Ø273 | Ø325 | |||
| D | DN40 | DN50 | DN65 | DN80 | |||
| H | 2000 | 2000 | 2000 | 2000 | |||
| Bilangan bar magnetik | 5 | 7 | 9 | 12 | |||
| Kapasiti pemprosesan (m³/h) | 9 | 15 | 20 | 25 | |||
| 1* Kuasa terpasang (kW) | 0.55 | 0.55 | 0.55 | 0.55 | |||
| 2* Penggunaan udara (L/min) | 1200 | 2000 | 2000 | 2500 | |||
| 3* Berat bersih (kg) | 280 | 385 | 410 | 460 | |||
| Pam diafragma | Pam diafragma elektrik, Pam diafragma pneumatik | ||||||
| Kabinet kawalan | Gred IP | IP54, IP66, Dust-EX, Gas-EX | |||||
| Dimensi | 800×600×250mm | ||||||
| Warna | RAL7035 | ||||||
| Pelabuhan | DCS access, Lain-lain | ||||||
Nota
1. Kuasa terpasang adalah merujuk kepada jumlah penggunaan kuasa semua komponen dalam sistem. Sebagai contoh, model SWap-LAS-M-7 mempunyai kuasa terpasang sebanyak 550W, manakala penggunaan kuasa operasi sebenar adalah lebih kurang 50W.
2. Penggunaan udara ialah penggunaan segera pada tekanan 0.6 MPa. Untuk model SWap-LAS-M-7, satu kitaran pembersihan menggunakan kira-kira 700L udara termampat.
3. Berat bersih adalah berdasarkan keadaan sebenar semasa penghantaran.
- Dibina dengan reka bentuk tahan tekanan tinggi, mampu menahan tekanan sehingga 10 kg, memastikan ketahanan dan kebolehpercayaan dalam persekitaran pemprosesan yang menuntut.
- Rod magnet dijajarkan dalam arah yang sama dengan aliran bahan, membolehkan sentuhan yang lebih besar dengan produk. Ini meningkatkan penjerapan kekotoran ferus sambil menjadikan proses pembersihan lebih cekap.
- Laluan aliran bahan yang dioptimumkan memastikan pengangkutan lancar, mengurangkan risiko tersumbat dan pengumpulan dalam sistem.

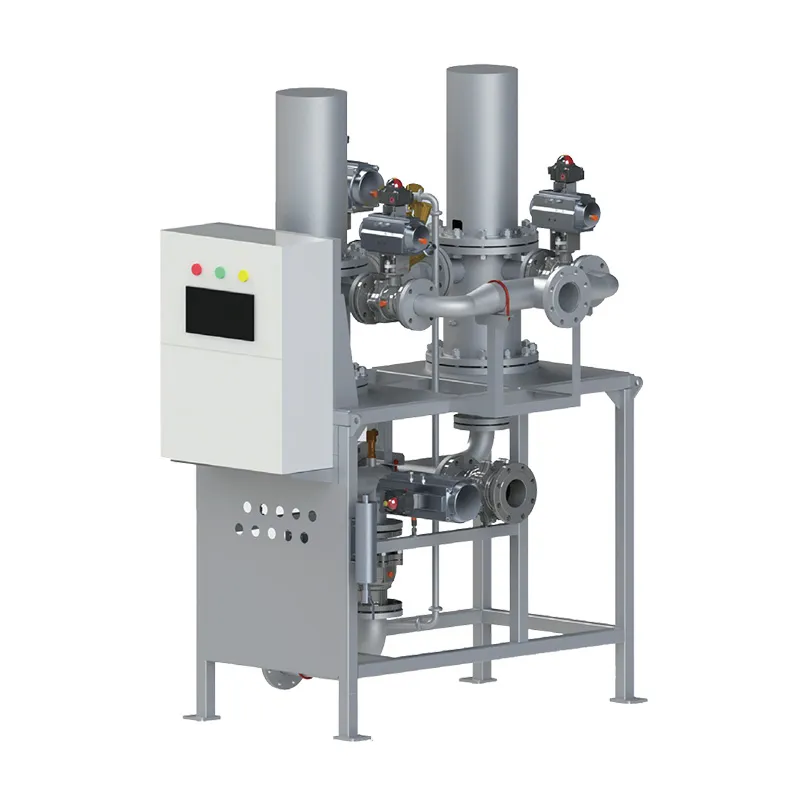

- Konfigurasi berbilang silinder boleh dilaksanakan untuk meningkatkan kapasiti pemprosesan, membolehkan sistem disesuaikan dengan keperluan pengeluaran yang berbeza.
