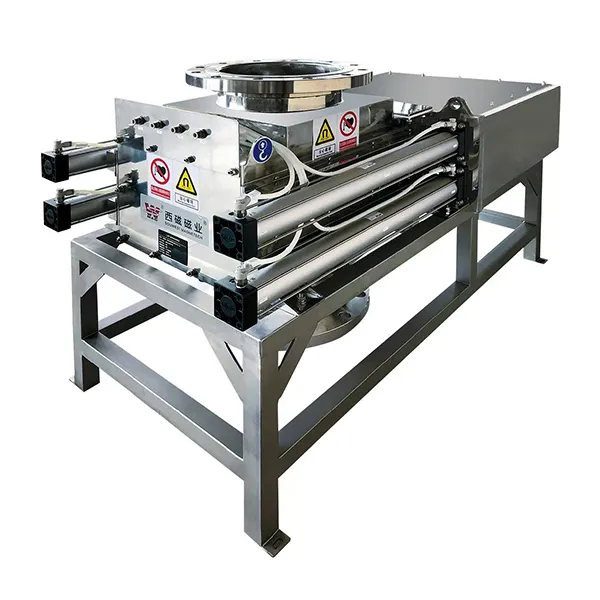

Automatic Powder Magnetic Filter
Penapis Magnetik Serbuk Automatik
Penapis magnetik untuk memisah kekotoran ferus daripada serbuk kering yang mengalir bebas
- Permukaan magnetik: 9000-13000GS
- Standard kimpalan: Gred am/sanitari (pilihan)
- Tekanan operasi: Tekanan atmosfera/tekanan negatif (pilihan)
- Suhu operasi: 80 to 250℃
- Kapasiti pemprosesan : 3.5-24m³/h
- Kuasa terpasang: 0.4kW
- Gred IP: IP54/IP66 (pilihan)
Sistem penyingkiran besi berkecekapan tinggi ini, dibangunkan dengan teknologi proprietari, direka bentuk untuk beroperasi selepas penapisan bahan dan sebelum pembungkusan akhir, memastikan tahap ketulenan yang lebih tinggi dalam bahan yang diproses. Dengan menangkap bahan cemar ferus pada titik kritikal dalam proses pengeluaran, ia membantu menghalang kekotoran daripada menjejaskan kualiti produk. Digunakan dalam industri di mana ketulenan bahan menjadi keutamaan, sistem ini sesuai untuk barisan pengeluaran volum tinggi dengan tahap automasi yang tinggi. Penyepaduannya meningkatkan kecekapan penyingkiran besi, meminimumkan keperluan untuk campur tangan manual, dan mengurangkan risiko keselamatan yang berkaitan dengan pencemaran ferus, menyumbang kepada persekitaran pembuatan yang lebih selamat dan cekap.

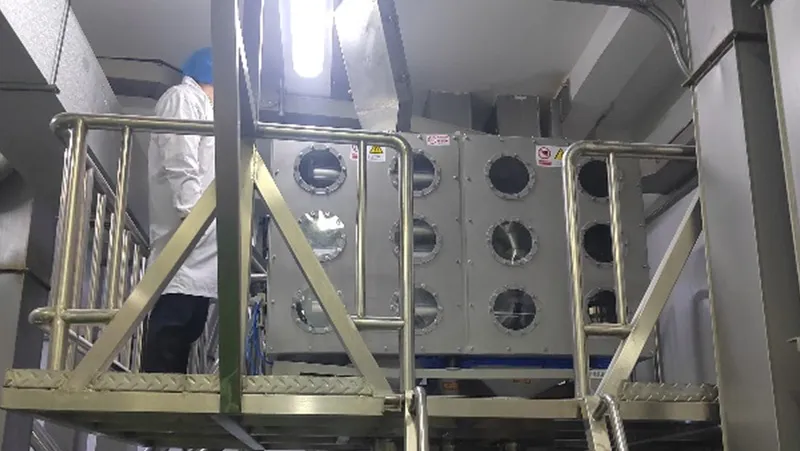

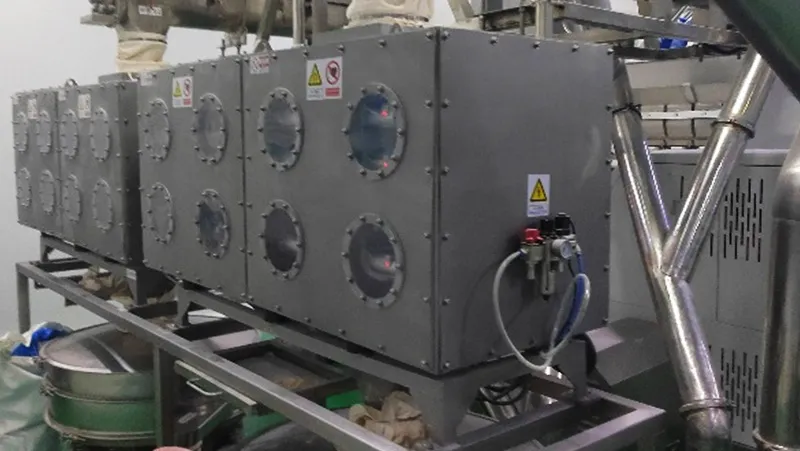

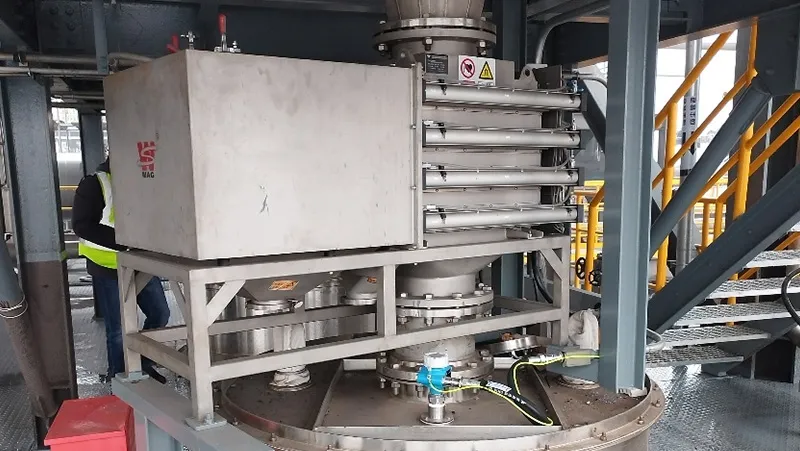

Kegunaan
- Industri Bateri Litium
Sebatian prekursor, katod, anod, elektrolit, dan bahan membran - Industri Kimia
PVC, karbon hitam, antioksidan - Industri Makanan
Susu tepung, kanji, serbuk cili, serbuk bawang putih, serbuk kacang soya, gula - Industri Semikonduktor
Bahan pembungkusan semikonduktor
Spesifikasi
| Model | |||||||
| Tekanan Operasi | Tekanan atmosfera, Tekanan negatif | ||||||
| Suhu Operasi | 80℃, 100℃, 120℃, 150℃, 200℃, 250℃ | ||||||
| Bahan | Laluan aliran | 304, 316L | |||||
| Laluan bukan aliran | 304, 316L | ||||||
| Pengedap | SIL, Span silikon, PTFE, NBR, FKM, EPDM, Lain-lain | ||||||
| Rawatan Permukaan | Dalaman | Ra0.4 terang, Diletupkan, Disikat, bersalut PTFE, bersalut F40(0.1T), bersalut F40(0.2T), Lain-lain | |||||
| Luaran | Ra0.4 terang, Berus Diletupkan | ||||||
| Magnetik permukaan | 9000GS, 10000GS, 11000GS, 12000GS, 13000GS | ||||||
| Standard kimpalan | Biasa, gred kebersihan | ||||||
| Standard sambungan | HG/T20592-2009 PN6, HG/T20592-2009 PN10, DIN2502, JIS/KS 10K, ASME/ANSI, Class150, Lain-lain | ||||||

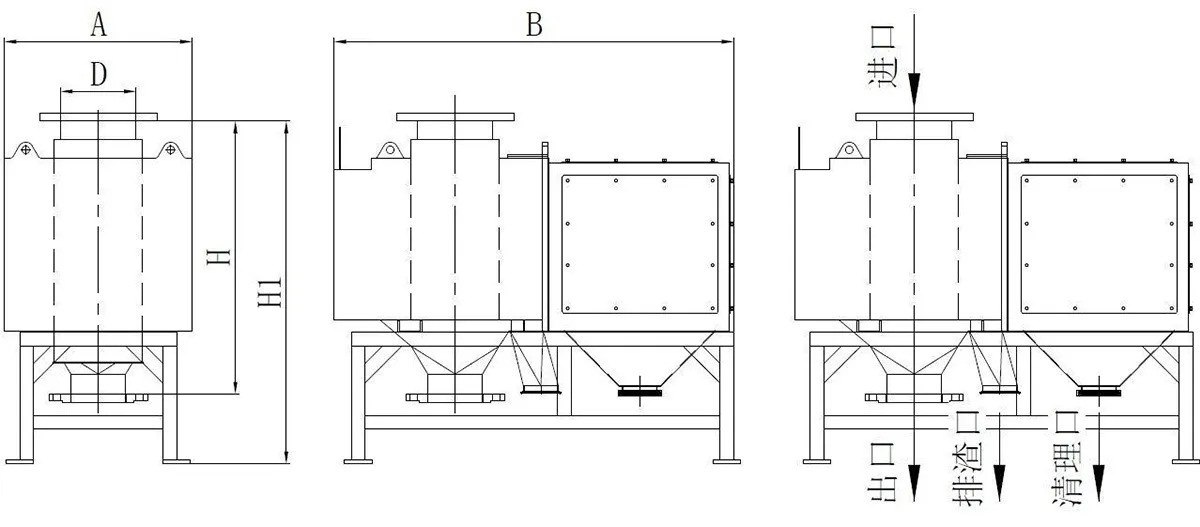

| Dimensi (mm) | Saiz sambungan | DN150 | DN200 | DN250 | DN300 | DN350 | DN40 |
| A | 544 | 597 | 650 | 703 | 756 | 809 | |
| B | 1155 | 1260 | 1365 | 1470 | 1575 | 1680 | |
| D | 159 | 219 | 273 | 325 | 377 | 426 | |
| H | 550 | ||||||
| H1 | 750 | ||||||
| Bilangan bar magnet | 3+4 | 4+5 | 5+6 | 6+7 | 7+8 | 8+9 | |
| Kapasiti pemprosesan (m³/h) | 3.5 | 6 | 10 | 14 | 18 | 24 | |
| Kuasa terpasang (kW) | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | |
| Penggunaan udara (L/min) | 160 | 160 | 160 | 160 | 260 | 260 | |
| Keberatan (kg) | 160 | 185 | 215 | 260 | 310 | 370 | |
| Silinder pneumatik | AirTAC, SMC, FESTO | ||||||
| Kabinet Kawalan | Gred IP | IP54, IP66 | |||||
| Dimensi | 500×400×250mm | ||||||
| RAL7035 | |||||||
| Warna | |||||||
| Pelabuhan | DCS | ||||||
Ciri-ciri
- Ruang penapisan direka bentuk sebagai struktur tertutup sepenuhnya tanpa sebarang titik sambungan boleh tanggal, menghalang pengikat atau komponen struktur daripada jatuh ke dalam aliran bahan. Ini memastikan kebolehpercayaan proses dan pemisahan bebas pencemaran.
- Sistem dwi kedap memisah ruang penapisan daripada ruang pembersihan dan kalis habuk, mencegah pencemaran silang. Keseluruhan sistem dibina untuk menahan tekanan hentaman, memastikan tiada serbuk bocor semasa operasi. Setiap modul grid magnet melaksanakan fungsi pembersihannya secara bebas, membolehkan pembersihan dalam talian berterusan tanpa mengganggu aliran bahan. Reka bentuk ini mengekalkan kecekapan proses sambil menghapuskan risiko kebocoran serbuk semasa kitaran pembersihan.
- Reka bentuk berbantukan getaran meningkatkan detasmen bahan daripada rod magnet. Struktur dwi sokongan memastikan kestabilan mekanikal, menghalang kegagalan komponen berkaitan tekanan. Sebelum setiap kitaran pembersihan, sistem getaran melonggarkan bahan terkumpul, mengurangkan kehilangan bahan mentah. Sebaik sahaja kekotoran ferus kekal melekat pada rod, pemasangan pengikis secara automatik mengeluarkannya. Kitaran getaran kedua pada penghujung memastikan penyingkiran kekotoran sepenuhnya dari hujung batang magnet.
- Pemasangan cincin pengikis menggabungkan rangka kerja logam, bahan pengedap fleksibel dan cincin pengikis kejuruteraan ketepatan. Rangka kerja logam memberikan kekuatan struktur, manakala bahan fleksibel memastikan pengedap yang berkesan. Cincin pengikis, diperbuat daripada plastik kejuruteraan pelincir sendiri, tahan haus, mengekalkan kesesuaian ketepatan dengan kelegaan kurang daripada 0.05mm, mengoptimumkan prestasi pembersihan dan memanjangkan hayat perkhidmatan.
